Paramétrage

Configuration de base

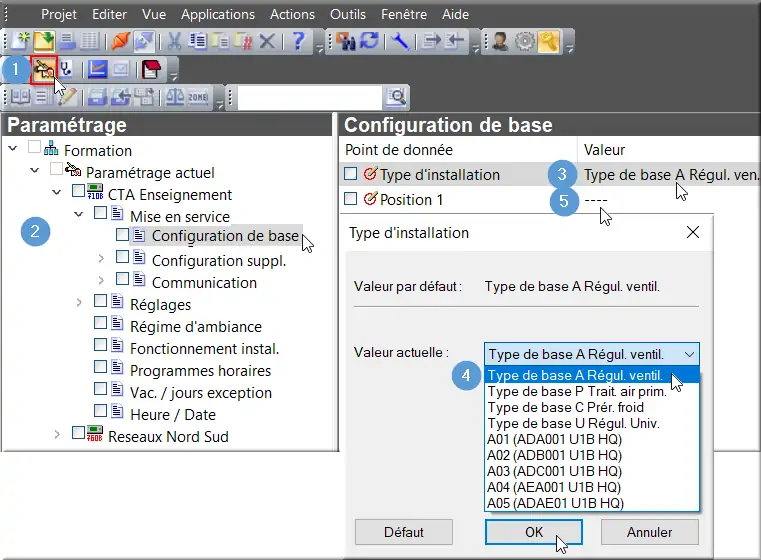

1- Cliquer sur le symbole paramétrage

dans la barre d’outils.

2- Dérouler l’arborescence du projet jusqu’à accéder à « Configuration de base » du régulateur que l’on veux paramétrer

3- Double cliquer sur la valeur de « Type d’installation »

4- Sélectionner le type d’installation le plus représentatif à partir du lien correspondant présent ci-dessous.

5- Ajouter/Modifier les modules d’extensions en fonction du schéma électrique en double cliquant sur la valeur de « Position 1 ».

Configuration supplémentaire

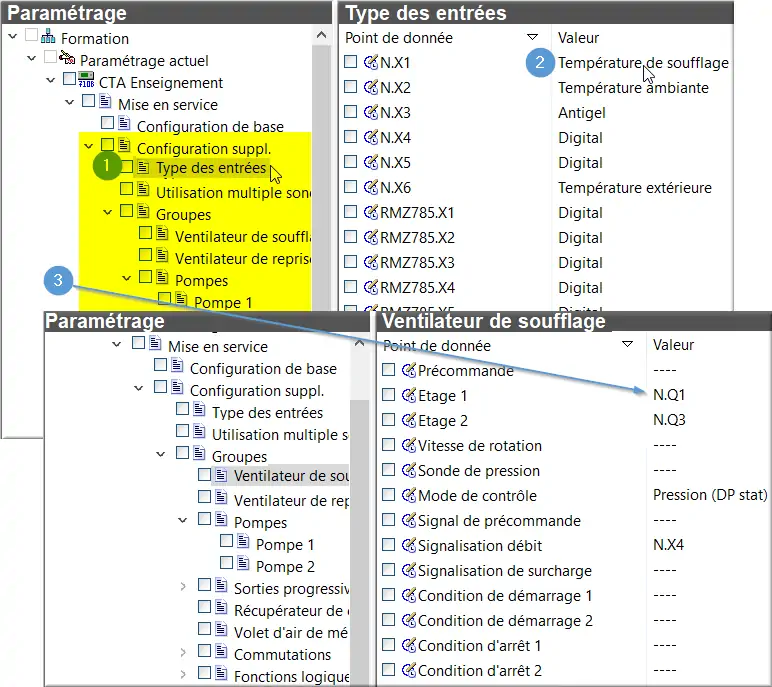

1- Dérouler l’arborescence du projet jusqu’à accéder à
« Type des entrées » du régulateur que l’on veux paramétrer

2- Double cliquer sur la valeur de chaque entrée puis ajuster en fonction des entrées du schéma électrique.

Privilégier dans un premier temps un type d’entrée exact. Si il n’est pas dans la liste, se rabattre sur un type générique (ex: Digital, °C).

3- Passer sur l’ensemble des pages du menu  « Configuration suppl. » afin d’associer les entrées/sorties du régulateur à la fonctionnalité correspondante au schéma électrique.

Si les entrées/sorties ne sont pas disponibles à la sélection, c’est qu’elles sont utilisées sur une autre page.
Il faut la libérer avant de l’assigner à une fonctionnalité.

Intercommunication

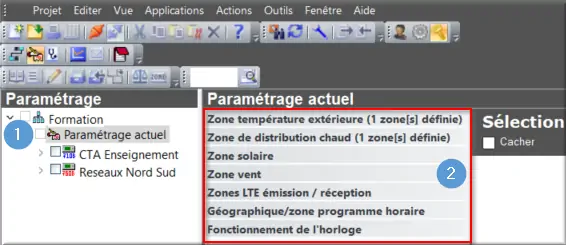

1- Depuis l’onglet « Paramétrage », cliquer sur « Paramétrage actuel » dans l’arborescence.

2- Les différents types de données communicants entre régulateurs s’affichent dans la partie gauche de l’espace de travail.
Cliquer dessus pour le déplier.

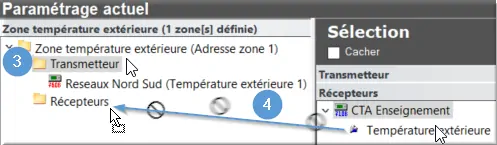

3- Pour qu’une information puisse communiquer entre plusieurs régulateurs, il faut ajouter une zone (si ce n’est pas déjà fait) en faisant un clique gauche sous le type de donnée sélectionné.

4- Dans la partie de droite de l’espace de travail, on retrouve les transmetteurs/récepteurs possibles.
Glisser le transmetteur dans une zone et le récepteur sur lequel envoyer l’information dans la même zone.
